Многозональная климатическая система

Локальные системы кондиционирования (кондиционеры, сплит- и мультисплит-системы) — это скорее, вынужденная мера, реализация которой доступна не во всех случаях или вызвана технологической необходимостью (кондиционирование помещений типа call-центр, data-центр или офисов и т.п., размещенных в неприспособленных помещениях). Кроме этого, испарители за окном, компрессор мультисплит-системы в неподходящем месте и трубопроводные трассы с хладагентом не улучшают качество жизни других людей, пользующихся этим зданием. Система чиллер-фанкойл в формате конструктивного элемента жилого или общественного здания может стать технически и экономически оправданным решением, не говоря о повышении качественных характеристик всего дома.

Многозональная система чиллер-фанкойл

Проектирование крупных климатических систем – это творческий процесс. Особенно, если проект касается помещения, в котором при проектировании регулирование климатическими параметрами предусмотрено за счет естественной вентиляции. С некоторой долей условности многозональные климат-системы можно разделить на:

• Полупромышленные комплексы, обслуживающие этаж, стояк (подъезд) здания или группу помещений, т.е. имеется возможность выделить техническое помещение для установки основных агрегатов системы.
• Промышленные комплексы, которые разрабатываются в составе проекта здания и могут использовать специальные (изолированные или отдельностоящие) помещения в виде пристроек, крышных конструкций и т.п.

Отнесение к той или иной группе определяет мощность и состав технологического оборудования.
В состав многозональной климатической системы (МКС) входят:

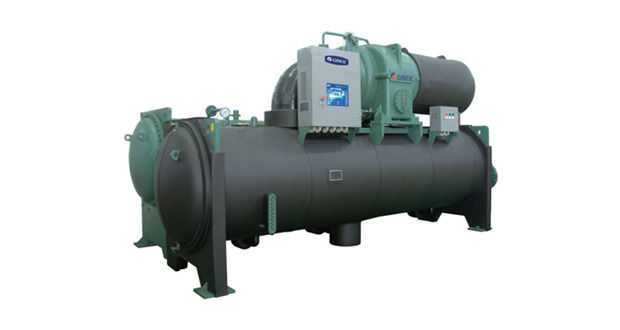

• Охладитель (чиллер), который подбирается в зависимости от решаемых задач (кубатура обслуживаемых помещений, их расположение в пространстве, возможности существующей системы вентиляции и многое другое). Производительность и экономическая эффективность МКС резко возросла с появлением новых типов компрессоров (герметичных поршневых, спиральных, одно и двухвинтовых), инверторной системы управления производительностью циркуляционных насосов и сказался общий рост уровня технической проработки элементов чиллера.

• Теплообменники (фанкойлы), размещение и тип которых определяется способом прокачки через них воздуха (централизованного, с применением приточной вентиляции, с помощью канальных вентиляторов или в виде самостоятельных элементов). Конструкции теплообменников уменьшились в габаритах без снижения коэффициента теплоотдачи.
• Циркуляционный насос инверторного типа (плавное или ступенчатое регулирование число оборотов), который определяет производительность и управляемость процесса прокачки хладагента через систему чиллер-фанкойлы.
• Тепловой насос, наличие которого желательно при отсутствии у чиллера режима утилизации (рекуперации) тепла, т.к. существенно расширяет функциональные возможности системы.

Ко всему оборудованию многозональной системы предъявляются высокие требованию по шумности и вибрации, т.к. системы, зачастую, устанавливаются вблизи жилой или рабочей зоны и не должны доставлять неудобства.

Заказать расчет чиллера можно на сайте компании Евроклимат.

VRV и VRF системы

С технической точки зрения системы VRV (Variable Refrigerant Volume) и VRF (Variable Refrigerant Flow) системы одинаковы по принципу действия и являются многозональными климатическими системами. Различие возникло из-за регистрации аббревиатуры «VRV» в качестве торговой марки компании Daikin. Для международного названия (обозначения) климатических систем с большим количеством пользователей, которые выпускают Mitsubishi, Sanyo, Toshiba, Fujitsu и другие, используется аббревиатура «VRF».

Существующие варианты моделей чиллеров с развитой системой контроля и управления силовыми элементами, варианты размещения теплообменников и возможности микропроцессорной техники позволяют контролировать температурный режим с высокой точностью и реагировать на его изменения с малой инерционностью. Высокие технические характеристики делают эту категорию оборудования гибкими и конкурентоспособными климатическими системами, которые могут встраиваться в существующие системы вентиляции или быть полноценными элементами проектируемой системы управления климатом в помещения любого назначения и, практически, любой полезной площади (посещаемости).

Более подробную информацию о мультизональных  системах можно почерпнуть тут, а также оставить заявку на расчет.
