Электромонтажные работы электросетей в загородном доме, если вы не квалифицированный электрик, лучше самостоятельно не делать. Даже если вы хорошо себе представляете все этапы этой далеко не простой и рискованной работы, но при этом не имеете нужного опыта, надежнее довериться профессионалам, которые не только учтут и быстро найдут решение любых неожиданных вопросов, но и обеспечат гарантийное и послегарантийное обслуживание.
Весь процесс электромонтажных работ можно разделить на два основных этапа. На первом этапе придется заниматься бумагами. На втором – монтажом.
Монтаж системы электроснабжения – довольно сложный процесс и предварительно требует создания плана, поэтому логично, что проектированием должна заниматься организация, которая и будет осуществлять монтаж. Перед разработкой проекта следует получить технические условия (ТУ) на подключение у энергоснабжающей организации, которая впоследствии будет отвечать за поставку дому энергоресурсов.
ТУ – это информация о параметрах подключаемой энергии и о том, что нужно сделать абоненту (то есть вам), чтобы подключение произошло.
Чтобы получить ТУ на подключение, придется собрать ряд документов. Перечень можно уточнить в энергоснабжающей организации, которая выдает ТУ. В нашем случае этим занимается компания «Красноярскэнерго». Сразу следует пояснить, что «Красноярскэнерго» и «Красноярскэнергосбыт» – это две разные компании, оказывающие разный комплекс услуг. В частности, первая выдает технические условия на подключение, а вторая после получения от заказчика всех документов со всеми согласованиями выполняет функцию поставщика электроэнергии.
Следует помнить, что ТУ выдаются на один год, поэтому если вовремя не выполнить эти условия, то потом придется собирать документы заново.
После того как ТУ получены, необходимо найти организацию, которая подготовит проект систем энергоснабжения дома. Электромонтажные работы сегодня регулируются ГОСТом «Правила устройств электроустановок».
Проект необходимо будет согласовать с краевой службой Государственного энергетического надзора (Энергонадзор), которая является структурным подразделением Ростехнадзора.
Если энергоснабжающая организация не может выделить на дом мощности сети больше 6 кВт, то уже не удастся построить сауну или баню с электронагревателем, установить электрический котел и т. д., поскольку мощности может не хватить.
Следует серьезно отнестись к выбору подрядчика на электромонтажные работы. Какой опыт имеет компания? Какие гарантии дает, кому уже сделала монтаж электрооборудования? К сожалению, лицензию уже не потребуешь. С начала 2010 года лицензирование электромонтажных работ было заменено на членство организаций данного профиля в саморегулируемых объединениях (СРО), задача которых – быть гарантом качественного выполнения работ каждого своего члена и в случае ЧП компенсировать ущерб рублем. Однако в части электромонтажных работ обязательность членства в СРО прописано в законах только для организаций, занимающихся строительством и монтажом инженерных систем в домах площадью от 1500 м² и высотой от трех этажей и выше. Для организаций с меньшими масштабами работ нет обязательного требования членства в СРО. Поэтому те, кто занимается строительством загородного жилья и созданием в них систем инженерии, вступают в СРО по своему усмотрению. Если членство в данном объединении для вас как заказчика – принципиальный момент, то следует иметь в виду, что стоимость работ будет, скорее всего, выше, поскольку компания будет компенсировать членские взносы и взнос в компенсационный фонд объединения, предназначенный для выплат пострадавшим в случае ошибок при строительстве и монтаже. Компания – не член СРО возьмет за свои услуги, вероятно, меньше. Но в любом случае, квалифицированность и опыт подрядчика важны. Профессиональные и грамотные специалисты не только разработают вам проект электромонтажных работ, но и должны будут предложить какие-то уже отработанные типовые решения монтажа, а также помочь оптимизировать структуру потребления энергии, если имеется ограничение выделяемой мощности. Наконец, следует задать вопрос о гарантиях и готовности компании страховать свою ответственность.
Какова же роль заказчика (домовладельца) на этом этапе? Понять, какое количество электроприборов он намерен использовать в быту, сколько из них будут работать одновременно, и исходя из этого определить минимальную мощность, которая ему потребуется. Возможно, что энергоснабжающая организация не сможет обеспечить такую мощность или стоимость электроэнергии будет очень велика, поэтому следует обдумать альтернативные варианты, где возможна замена электричества. Проще говоря, заказчик должен иметь представление о конечном результате, который он намерен получить, и четко это сформулировать вместе с подрядной организацией, которая будет осуществлять монтаж. За заказчиком также остается и выбор конкретных элементов системы электроснабжения, а именно марки кабелей и проводов, защитной автоматики, электроустановочных изделий и прочего. Результаты данного выбора будут отображены в проекте в виде спецификации.
Когда все документы получены и оформлены, проект энергоснабжения согласован со всеми заинтересованными инстанциями, начинается следующий этап – подведение и монтаж электросетей.
ЭТАП 2. ТЕХНИЧЕСКИЙ
На что следует обратить внимание при организации систем электроснабжения загородного дома?
Главная и общая проблема сетей электроснабжения в нашей стране – это нестабильность параметров, особенно за городом, где сети обслуживаются реже и обычно находятся в худшем состоянии. Как пониженное напряжение, так и скачки способны вывести бытовые электроприборы из строя. Проблему можно решить с помощью устройств, которые такие скачки нейтрализуют, – источники бесперебойного питания и стабилизаторы. Если значение напряжения в доме на входе бывает ниже 195 В или, наоборот, выше 245 В, то устанавливать такие приборы следует обязательно.
В большинстве случаев ввод электросети в дом осуществляется однофазным напряжением 220 В. Это означает, что электроприборы в доме будут использоваться однофазные, и стабилизирующее устройство должно быть также однофазным. Если же ввод в дом выполнен в трехфазном варианте, то нужно определиться: если приборы будут использоваться трехфазные, то и стабилизатор должен быть таким же.
Если колебания величин не превышают параметров 205–235 В, можно поставить индивидуальные стабилизаторы для наиболее критичных по потреблению приборов.
Работа по прокладке кабеля осуществляется после изучения особенностей объекта, кабельной системы, которая, возможно, ранее была на объекте, и учета данной информации в общем проекте электромонтажа. После завершения работ кабель соединяется в единую систему.
Перед прокладкой магистраль делят на несколько участков. Затем проверяется сам кабель через индикацию волнового сопротивления. Если все в порядке, то разность сопротивления на концах кабеля должна быть одинаковой. Способы прокладки бывают разными. Кабель можно прокинуть в земле, для чего придется рыть траншею, либо по воздуху с помощью специальных опорных конструкций и лотков. Какой из этих способов удобнее, решается на месте. Но если дом находится на возвышенности, территория сильно водой не заливается, а работа на участке или минимальна, или проходит в стороне от возможных путей проводки кабеля, то можно его уложить в траншею. Если все наоборот, лучше кабель провести по воздуху. Однако, по мнению специалистов, главное – не то, как кабель уложен, а надежность расчетов и выполненной работы, поскольку от этого зависит стабильность всей кабельной системы.
Непосредственно в дом кабель из грунта вводится с помощью отрезков бетонных, железобетонных, асбестоцеметных или пластмассовых труб (или через отверстия в железобетонных конструкциях). Концы труб должны быть утоплены в траншею за стенами здания не менее чем на 60 см. Если при выводе из земли кабель приходится поднимать на стену, его защищают от механических повреждений трубой, уголком, швеллером или коробом на высоту до 2 м.
Система электроснабжения дома (электропроводка) представляет собой схему соединений между источниками электроэнергии и ее потребителями (электроприборами), которая подразумевает под собой перечень всех электроприборов, которые планируется использовать, расположение монтажных коробок, розеток, переключателей, а также электрического счетчика. Чтобы система полноценно функционировала, соединяющие ее части проводники должны по параметрам соответствовать потребляющему оборудованию. Другими словами, минимальное сечение проводников полностью зависит от мощности устройств, с которыми оно коммутируется. Правильно подобранный по сечению провод не должен нагреваться, снижая тем самым риск возгорания и вообще выхода электропроводки из строя.
В системе должны быть предусмотрены распределительные и защитные устройства, направляющие энергию приборам, выключающие и включающие подачу электроэнергии и т. д.
Для удобства монтажа, обслуживания и контроля за работой защитных и распределительных устройств их группируют в распределительном щите питания. Там же можно установить и счетчик потребления энергии. Если система электроснабжения достаточно сложная, то можно организовать отдельные щиты для групп приборов, располагая их вблизи точек потребления. Например, для гаража или мастерской можно сделать отдельный щит. Схемы щитов будут разработаны электромонтажной компанией с учетом пожеланий заказчика и требований нормативов. Владельцу предоставят право выбора марки оборудования. Следует всегда помнить, что вряд ли стоит экономить на защитных устройствах.

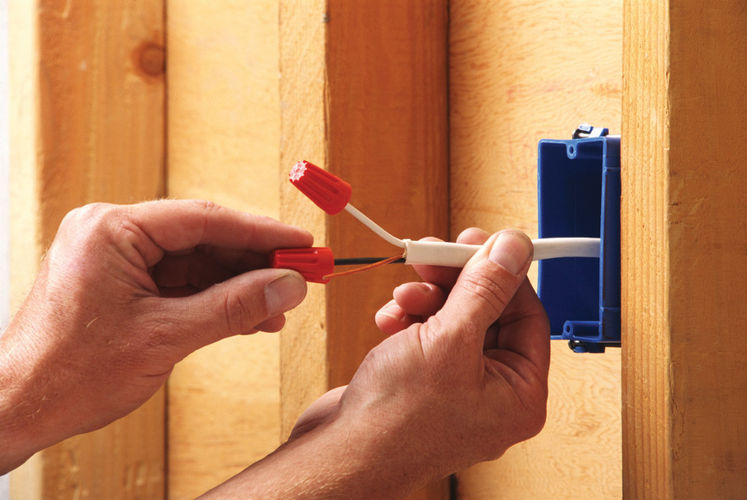

По расположению электропроводка бывает наружной и внутренней. С помощью наружной электропроводки электроэнергия подводится от воздушной линии к дому. Внутренняя электропроводка означает прокладывание кабеля внутри дома. Она может быть скрытой или открытой. Скрытая проводка делается в небольших каналах, расположенных в специальной выемке в полу или стене. Через каждые 30 см провода закрепляются специальными стяжками, а затем закрываются штукатуркой. Затем этот участок необходимо зачистить шлифовальной бумагой. Скрывать проводку удобно как по причинам безопасности, так и по эстетическим соображениям. Однако у нее есть один существенный минус. Чтобы добраться до нее в случае необходимости, придется снимать штукатурку. Фактически работа с проводкой превратится в микроремонт. Альтернативой является открытая проводка. Впрочем, «открытая» – сказано условно. Открытая проводка располагается либо в специальных небольших металлических трубках, либо в небольших коробах. С одной стороны, чтобы вписать ее в задуманный дизайн, придется несколько поднапрячь мозги, но зато ремонт или другие работы пройдут безболезненно для отделки. К тому же монтаж открытым способом, в конечном счете, обойдется дешевле и займет меньше времени. На качество работы сети расположение проводки не повлияет.
Одним из важных свойств любого электропровода является сопротивление изоляции. Это такое сопротивление, которое измеряется в специальных условиях между двумя проводящими телами, изолированными друг от друга. Чем выше у изоляции сопротивление, тем надежнее проводка и безопаснее эксплуатация бытовых приборов и электрооборудования. Поэтому после укладки кабеля следует проконтролировать, чтобы были проведены контрольные замеры сопротивляемости изоляции.
В домах из дерева, у которых пожароопасность значительно повышена, электропроводка должна делаться с соблюдением особых мер предосторожности. Специалисты должны правильно рассчитать нагрузку и выбрать марку кабеля. Если провод кладется открытым способом, то должны использоваться провода, не поддерживающие горение, такие как NYM, ВВГнг и подобные. Специалисты рекомендуют устанавливать устройство защитного отключения (УЗО), которое в случае поломки или нарушении целостности провода отключит сеть, защитив приборы от возгорания, а людей – от ударов током.
Как уже было упомянуто в начале, загородные дома снабжаются электричеством по 3-й категории. Почти что по остаточному принципу. Перерыв в электроснабжении может длиться в течение суток. В связи с этим возникает масса вопросов: сохранение скоропортящихся продуктов, обеспечение освещения в темное время суток и масса других.
В этом случае специалисты советуют приобрести автономный источник питания на основе двигателя внутреннего сгорания. Такой генератор почти не зависит от природно-климатических факторов и погоды, компактен по размерам, но вместе с тем может обладать высокой мощностью.
Электрогенераторы могут быть бензиновыми или дизельными. Выбор определяется интенсивностью использования. Дизельные генераторы имеют обычно больший ресурс, лучше приспособлены для длительной работы. Расходы на эксплуатацию значительно ниже, чем на бензиновые. Впрочем, бензиновые дешевле. Если генератор планируется использовать кратковременно и в качестве аварийного источника электроэнергии, то бензиновый будет целесообразнее. Если есть вероятность частого и длительного использования – то лучше при выборе остановиться на дизельном генераторе.
Выбирать по мощности его несложно. Она должна соответствовать общей мощности одновременно включенных приборов и даже превосходить ее на 20–30 %. Профессионалы уверены, что в экстренных случаях для работы холодильника, освещения и телевизора достаточно генератора на 2 кВт.
После того как электромонтаж завершен, проводятся испытания системы с приглашением специалиста Госэнергонадзора, который составляет акт приемки. Счетчики окончательно пломбируются, с энергоснабжающей организацией подписывается договор о пользовании электроэнергией.
Монтаж системы электроснабжения в доме – дело, как уже понятно, непростое и требует не один день труда, поэтому человеческий фактор играет не последнюю роль в том, как в итоге будет работать вся система. Не надо специально изучать электрику, но надо стараться по мере возможности контролировать процесс, не стесняться задавать вопросы и принимать решения обдуманно, в том числе и по покупке материалов, которые может предложить подрядчик. Если вы отнесетесь ответственно к процессу от начала и до конца, подрядчик также будет максимально внимателен и аккуратен в работе.
Текст – Денис Труфанов
Особняк №37, Сентябрь 2011
